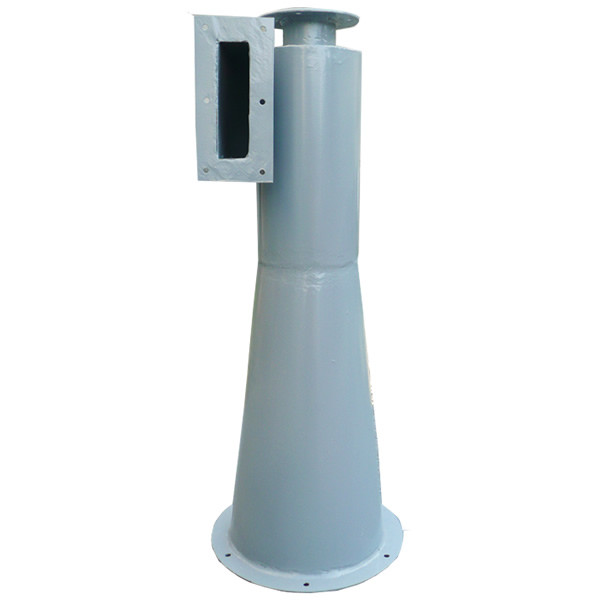

Циклон ЦОК 6
Циклони ЦОК 6 зі зворотним конусом призначені для очищення повітря від пилу, що не тріскається, також допускається очищення повітря від абразивного пилу, і як виняток, від пилу сажі, що злипається, типу сажі та талька.
Ці циклони не призначені для затримання вибухових пилів.
Технічні характеристики циклону ЦОК 6
Циклон | ЦОК 6 |
---|---|
Продуктивність, м3/год | 1790-2500 |
Допустима запиленість г/м3 | 1000 |
Температура очищуваного газу (повітря), °C | 150 |
ефективність очищення (від пилу d = 10 мкм, щільністю до 3 г/см3 | 80 |
Цей циклон виготовляється у двох варіантах: сам пилозбірник, шухляда висувна, або замість ящика бункер.
Пристрій і принцип роботи циклону ЦОК 6
Перевагою циклонів зі зворотним конусом є:
— менша зношуваність конічної частини внаслідок розширення конуса до основи циклону (зворотного конуса);
— підвищене пилозатримання завдяки наявності в основі конічної вставки.
Залежно від властивостей і дисперсного складу частинок пилу циклони частіше використовуються як перший ступінь очищення повітря, потреба двоступеневого очищення визначається ПДК пилу, що викидається в атмосферу.
У циклоні ЦОК 6 використовується відцентрова сила, що розвивається під час обертально-поступального руху потоку. Відділення твердих частинок від пилу, що потрапив у циклон забрудненого повітря, відбувається під час обертально-низького руху повітряного потоку, водночас пил відкидається відцентровою силою до стінки та за вінтоподібною траєкторією зсипається в конічну частину циклону, а потім у пилоприйманий бункер.
Оскільки одночасно разом із пилом у бункер надходить певна частина повітряного потоку, то в разі неорганізованого виходу повітря назад у циклон він несе з собою певну кількість відокремленого пилу та в такий спосіб знижує ефективність пилозатримання циклону.
Для найкращої організації відведення повітря, що надходить у пилозбірник, підвищення ефективності пилозатримання й запобігання пилу від змучування й вносу з бункера, у нижній частині циклону є конічна вставка.
Виявлено, що під час конічної вставки з кутів в основі 45°, кількість пилу, незатриманого циклону, знижується вдвічі , порівнюючи з циклоном без такої вставки.
Кут за основи внутрішнього конуса залежить від роду та характеру пилу, що облягається:
для сухого пилу — 45°;
для сажі та тальку — 60°
1 — зворотний конус; 2 — циліндр; 3 — вихлопна труба; 4 — вхідний патрубок; 5 — внутрішній конус; 6 — приєднувальний фланець;
Вихід очищеного повітря здійснюється вертикально вгору через вихлопну трубу.
Встановлення циклону ЦОК 6 на підлозі приміщення зі збиранням уловленого пилу у шухляді
Циклон | Ящик | Д | Н | Н1 | Маса, кг (S=2 мм) |
---|---|---|---|---|---|
ЦОК 6 | 870х860 | 370 | 2400 | 2145 | 140 |
Це встановлення складається з циклону, пилозбірника та висувної скриньки.
Пилозбірник являє собою прямокутний зварний короб, зверху до нього кріпиться циклон, стик ущільнений гумовою прокладкою. Віддалений пил зсипається за скісами пилозбірника у висувний візок, що має форму ящика. Видалення цієї скриньки з пилом відбувається вручну.
Встановлення циклону ЦОК 6 з бункером
Циклон | Б | Д | Н | Н1 | Н2 | Маса, кг (S=2 мм) |
---|---|---|---|---|---|---|
ЦОК 6 | 744 | 370 | 3615 | 3360 | 1700 | 155 |
Установлення складається з циклону, постаменту та пилоприйманого бункера.
Постамент являє собою зварну рамну конструкцію, що встановлюється на фундаменті. Верхня площина постаменту слугує опорною поверхнею для монтажу циклону та бункера.
Експлуатація циклонів ЦОК 6
1. Під час експлуатації циклони мають піддаватися систематичним технічним оглядам.
2. Двічі на рік, після зупинки обладнання, треба робити ретельний зовнішній і внутрішній огляд циклонів. Якщо в роботі циклонів не виявляється несправності, повний огляд може проводитися й більше рідко.
3. У разі потреби проводиться видалення пилу, заміна зношених деталей, заварювання нещільностей
4. Кількість повітря, що надходить у установку, має бути в межах, передбачених для цього апарату.
5. У разі зменшення кількості повітря знижується швидкість його руху, що призводить до зниження коефіцієнта очищення.
6. За чималого збільшення кількості повітря виникає гідравлічний опір, що може призвести до зменшення коефіцієнта очищення.
Основні | |
---|---|
Гарантійний термін | 12 міс |
Країна виробник | Україна |
Стан | Новий |
Тип електродвигуна | Асинхронний трифазний |
- Ціна: від 9 161 ₴
