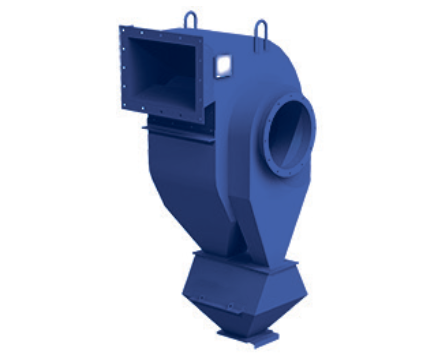

Золоуловитель ЗП-1

Золоуловитель ЗП-1 являє собою горизонтальний циклон, призначений для сухого інерційного очищення газів від леткої золи з максимальною температурою 250 °C.

Технічні характеристики Зололовловника ЗП-1

Золоуловники ЗП-1 являють собою корпус із криволінійними стінками, з'єднаний із джерелом викиду димових газів фланцем прямокутного перерізу на вхідному отворі та круглим отвором на бічній стінці для відведення очищеного газу. З'єднання мають бути газоплетеними з обов'язковим ущільненням азбестовим картоном або шнуром.

Золоуловитель ЗП-1 належить до типу горизонтального циклону за розташуванням осі очищуваного потоку газу. Димовий газ надходить у вхідний отвір і рухається між стінками корпусу. Під дією сили ваги та відцентрових сил із потоку очисного газу виділяються тверді частинки золи, які накопичуються в бункері. Зола з бункера видаляється через шибер.
Очищений газ відводиться з золовловловлювача в приймальній бункер через вихідний отвір.

Підготування золовловловлювача ЗП-1 до роботи

1. Відсмоктувальні трубопроводи приварити до бічних стінок зололовлювача з центруванням на вихідних отворах.
2. Всмоктувальні та відсмоктувальні трубопроводи не мають передавати навантажень на фланці золоуловлювача.

Монтаж золоуловлювача ЗП-1
1. Золоуловитель ЗП-1 бажано встановлювати всередині приміщення котельний, щоб уникнути різких перепадів температур і утворення конденсату в бункері-накопичувачі.
2. Допускається встановлення золовловловлювача ЗП-1 як безпосередньо за котлом, так і на порівняному видаленні за газовим трактом до димососа за умови дотримання рекомендованої витрати газів.
3. Забезпечити безперешкодний підхід (під'їзд) візка (автомобіля) до зливного отвору бункера-накопичувача.
4. Золоуловитель ЗП-1 може бути використаний одночасно і як сепаратор системи повернення частинок вносу на допалювання, але тільки за умови розміщення безпосередньо за котлом. У цьому разі золоспускний отвір бункера-осадника під'єднується через клапани розмикачі до ежекторів або інших пилопоглинальних пристроїв.
5. Під час монтажу газового тракту, що підводить, не допускається різких перегинів газоходів, різких звужень або розширень, що призводить до істотних спотворень пилогазового потоку, утворення завалів і втраті тиску.
6. У разі розміщення золовловловлювача ЗП-1 поза приміщенням необхідно провести фарбування й теплоізоляцію циклону та бункера-накопичувача.

Технічне обслуговування золоуловників ЗП-1
1. Виробляти огляд і ремонт золовловловлювача ЗП-1 в терміни, встановлені залежно від виробничих умов.
2. Не допускати присосів зовнішнього повітря в циклон, бункер-осадник.
3. Забезпечити герметичність і безвідмовну роботу запірно-розвантажувального пристрою бункера-накопичувача.
4. Регулярно розвантажувати бункер-накопичувач, не допускати переповнення його золою.
5. Під час зупинки котла необхідно повністю спорожняти бункер-накопичувач, інакше відбудеться зволоження уловленої золи та утворення пробок у золопускному тракті.
