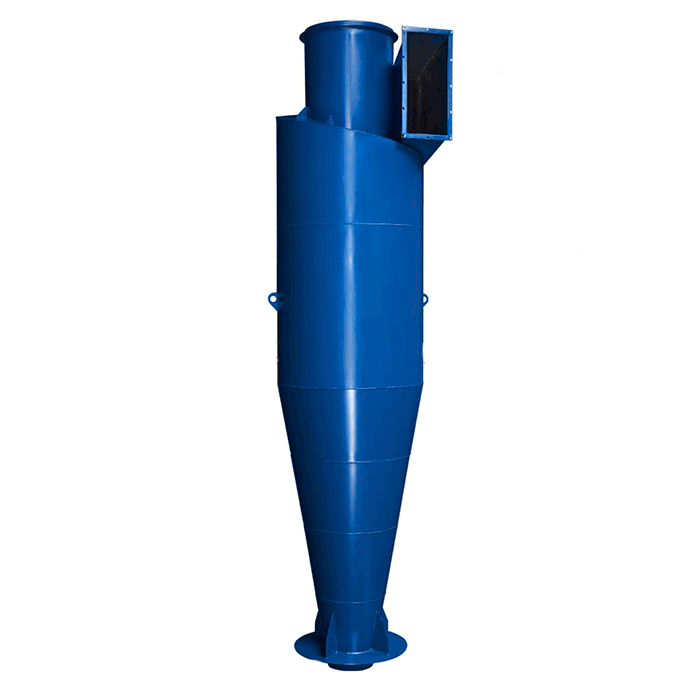

Циклони ЦН-15
Призначені для сухого очищення повітря й газів, що виділяються за деяких технологічних процесів (сушарка, підпал, агломератація, спалювання палива тощо), а також очищення аспіраційного повітря. Застосовуються на підприємствах чорної та кольорової металургії, хімічної, нафтової та машинобудівної промисловості, промисловості будівельних матеріалів, в енергетиці тощо. Застосування циклонів типу ЦН-15 неприпустиме в умовах вибухових середовищ; не рекомендується їх застосовувати також для вловлювання сильно злипних пилів, особливо за малих діаметрів циклонів.
Залежно від продуктивності за газом та умовами нримування циклони виготовляють одиничного виготовлення (внутрішній діаметр від 200 до 2000 мм) або групового виконання — з двох, чотирьох, шести і восьми циклонів однакового внутрішнього діаметра (від 300 до 900 мм).
Циклони групового виготовлення виготовляють із «лівим» і «правим» обертанням газового потоку. Одиничні циклони, з «правим» обертанням (за замовчуванням).
В Залежно від компонування групові циклони можуть бути з камерою очищеного газу у формі «вулиці» або у формі збірки, а поодинокі тільки з «равликом».
Бункери циклонів — пірамідальної форми.
Під час роботи циклонів має бути забезпечена безперервне вивантаження пилу. Водночас рівень пилу в бункерах має бути не вищим від площини, розташованої від кришки бункера на 0,5 діаметра циклону.
В технічної характеристики наведені значення продуктивності, віднесені до швидкості в циліндричній частині циклону V = 2,5 і 4,0 м/с. У звичайних умовах оптимальною вважається швидкість 4,0 м/с. Швидкість 2,5 м/с. рекомендується приймати під час роботи з абразивним пилом.
В Залежно від температури довкілля циклони виготовляють із вуглецевої сталі (за температури до -40 °C) і низьколегованої сталі (за температури нижчої від -40 °C).
Умовне позначення:
Ц — циклон; Н — конструкція НІО газу; цифра 15 — кут нахилу вхідного патрубка по горизонталі (град.); цифри після тире: перша — внутрішній діаметр циліндричної частини циклону (мм); друга (після знака множення) — кількість циклонів у групі; У - з камерою очищеного газу у формі «вулички»; С — з камерою очищеного газу у формі збірки; П — пірамідальна форма бункера.
Основні параметри
Гранично допустима запиленість повітря, г/м3
Таблиця No2
Одиничний циклон із равликом і пірамідальним бункером
ЦН-15хУП
Група з двох циклонів з равликом і пірамідальним бункером.
ЦН-15х2УП
Група з чотирьох циклонів з равликом та пірамідальним бункером.
ЦН-15х4УП
Група із шести циклонів з равликом та пірамідальним бункером.
ЦН 15х6УП
Габаритні та приєднувальні розміри групи з двох циклонів. Основні габаритні та приєднувальні розміри (мм) циклонів з "равликом" і пірамідальним бункером
Таблиця No3
Таблиця 3 (продовження)
Група з двох циклонів зі збірником і пірамідальним бункером.
ЦН-15х2СП
Група з чотирьох циклонів зі збірником і пірамідальним бункером.
ЦН-15х4СП
Група із шести циклонів зі збірником і пірамідальним бункером.
ЦН-15х6СП
Група з восьми циклонів зі збірником і пірамідальним бункером.
ЦН-15х8СП
Габаритні та приєднувальні розміри (мм) циклонів зі збірником і пірамідальним бункером
Таблица №4
Таблиця No4 (продовження)
Основні | |
---|---|
Вага | 200 кг |
Гарантійний термін | 12 міс |
Країна виробник | Україна |
Стан | Новий |
Тип електродвигуна | Асинхронний трифазний |
- Ціна: від 67 071 ₴
