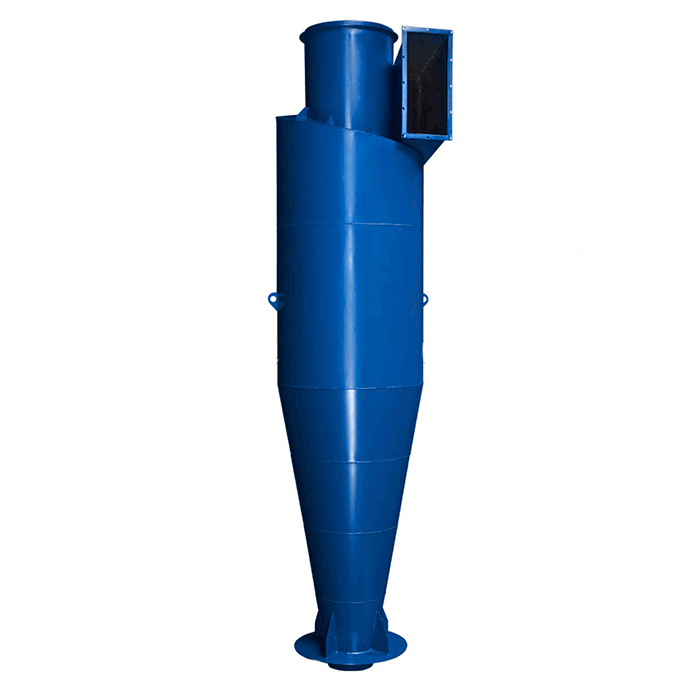

Циклон ЦН-15-500 1УП

від 45 916 ₴

  • В наявності
Циклон ЦН-15-500 1УП
Циклон ЦН-15-500 1УПВ наявності
від 45 916 ₴
+380 (68) 388-47-27
Kievstar
  • +380 (50) 396-45-77
    Vodafone
  • +380 (63) 375-38-37
    Lifecell
  • +380 (57) 744-15-46
    CDMA
+380 (68) 388-47-27
Kievstar
  • +380 (50) 396-45-77
    Vodafone
  • +380 (63) 375-38-37
    Lifecell
  • +380 (57) 744-15-46
    CDMA
повернення товару протягом 14 днів за домовленістю

Циклони ЦН-15

    Призначені для сухого очищення повітря й газів, що виділяються за деяких технологічних процесів (сушарка, підпал, агломератація, спалювання палива тощо), а також очищення аспіраційного повітря. Застосовуються на підприємствах чорної та кольорової металургії, хімічної, нафтової та машинобудівної промисловості, промисловості будівельних матеріалів, в енергетиці тощо. Застосування циклонів типу ЦН-15 неприпустиме в умовах вибухових середовищ; не рекомендується їх застосовувати також для вловлювання сильно злипних пилів, особливо за малих діаметрів циклонів.

    Залежно від продуктивності за газом та умовами нримування циклони виготовляють одиничного виготовлення (внутрішній діаметр від 200 до 2000 мм) або групового виконання — з двох, чотирьох, шести і восьми циклонів однакового внутрішнього діаметра (від 300 до 900 мм).

    Циклони групового виготовлення виготовляють із «лівим» і «правим» обертанням газового потоку. Одиничні циклони, з «правим» обертанням (за замовчуванням).

    В Залежно від компонування групові циклони можуть бути з камерою очищеного газу у формі «вулиці» або у формі збірки, а поодинокі тільки з «равликом».

    Бункери циклонів — пірамідальної форми.

    Під час роботи циклонів має бути забезпечена безперервне вивантаження пилу. Водночас рівень пилу в бункерах має бути не вищим від площини, розташованої від кришки бункера на 0,5 діаметра циклону.

    В технічної характеристики наведені значення продуктивності, віднесені до швидкості в циліндричній частині циклону V = 2,5 і 4,0 м/с. У звичайних умовах оптимальною вважається швидкість 4,0 м/с. Швидкість 2,5 м/с. рекомендується приймати під час роботи з абразивним пилом.

    В Залежно від температури довкілля циклони виготовляють із вуглецевої сталі (за температури до -40 °C) і низьколегованої сталі (за температури нижчої від -40 °C).

    Умовне позначення:

    Ц — циклон; Н — конструкція НІО газу; цифра 15 — кут нахилу вхідного патрубка по горизонталі (град.); цифри після тире: перша — внутрішній діаметр циліндричної частини циклону (мм); друга (після знака множення) — кількість циклонів у групі; У - з камерою очищеного газу у формі «вулички»; С — з камерою очищеного газу у формі збірки;  П — пірамідальна форма бункера.





Основні параметри

Таблиця No1

Гранично допустима запиленість повітря, г/м3

Таблиця No2

Одиничний циклон із равликом і пірамідальним бункером

ЦН-15хУП

Група з двох циклонів з равликом і пірамідальним бункером.

ЦН-15х2УП

Група з чотирьох циклонів з равликом та пірамідальним бункером.

 ЦН-15х4УП

Група із шести циклонів з равликом та пірамідальним бункером.

  ЦН 15х6УП





Габаритні та приєднувальні розміри групи з двох циклонів. Основні габаритні та приєднувальні розміри (мм) циклонів з "равликом" і пірамідальним бункером

Таблиця No3

Таблиця 3 (продовження)

Група з двох циклонів зі збірником і пірамідальним бункером.

ЦН-15х2СП

Група з чотирьох циклонів зі збірником і пірамідальним бункером.

 ЦН-15х4СП

Група із шести циклонів зі збірником і пірамідальним бункером.

ЦН-15х6СП

Група з восьми циклонів зі збірником і пірамідальним бункером.

 ЦН-15х8СП

Габаритні та приєднувальні розміри (мм) циклонів зі збірником і пірамідальним бункером

Таблица №4

 Таблиця No4 (продовження)

Характеристики
Основні
Вага200 кг
Гарантійний термін12 міс
Країна виробникУкраїна
СтанНовий
Тип електродвигунаАсинхронний трифазний
Інформація для замовлення
  • Ціна: від 45 916 ₴
