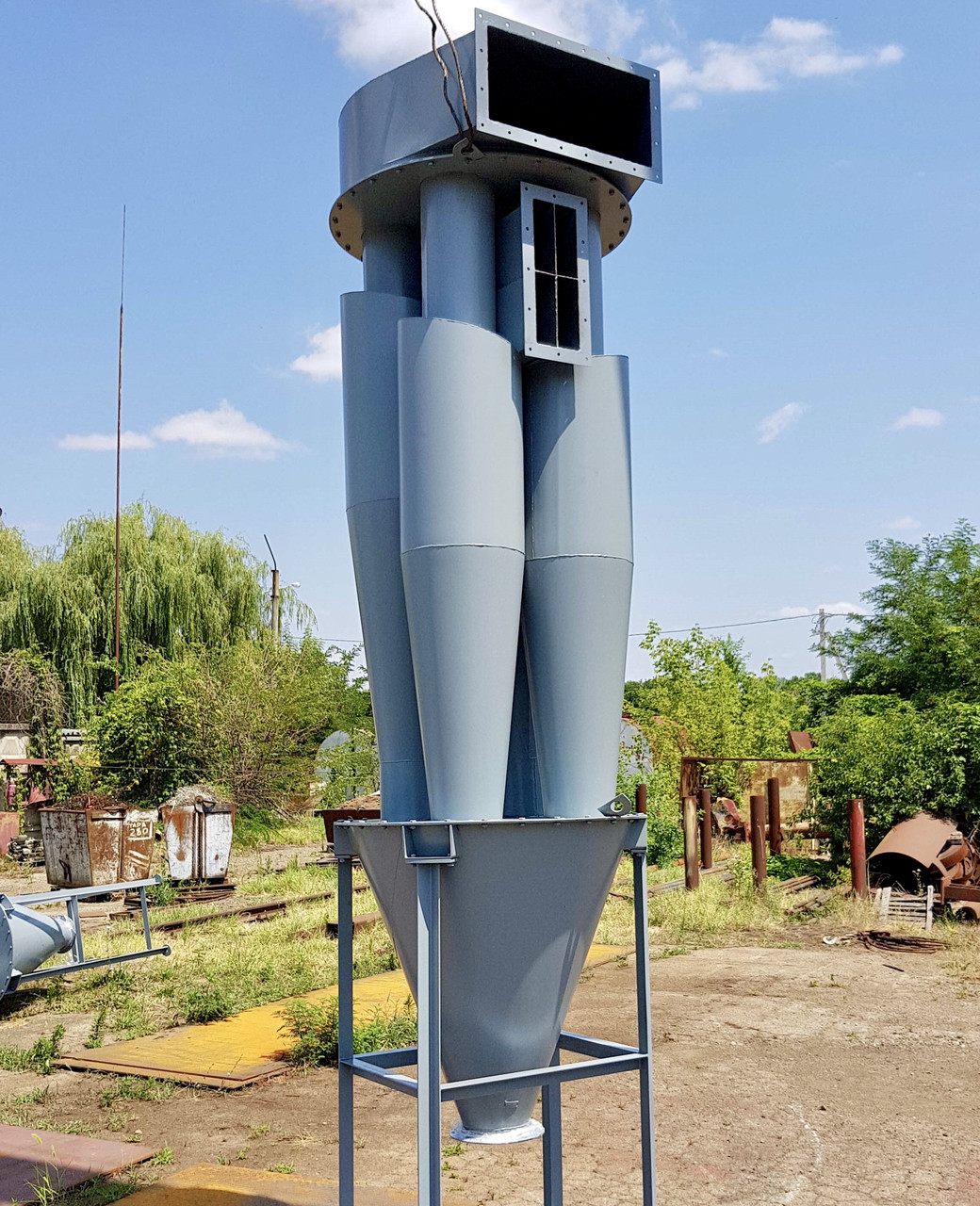

Циклон пилоуловлювач 4БЦШ
Промисловий груповий циклон пилоуловлювач 4БЦШ використовується для сухого очищення газів від середньодисперсного пилу в промислових системах аспірації та системах пневмотранспорту. Групові циклони 4БЦШ із дворядним розташуванням формуються з циклонів типу БЦ. Ефективність вловлювання великого зернового пилу 95-98%.
Рекомендована швидкість входження запиленого повітря:
- для зернового пилу — 13-16 м/сек;
— для борошняного пилу — 16-18 м/сек.
— за швидкості входження 18 м/сек швидкість опору до 800 Па.
Завод циклонів здійснює підбір, проєктування, виготовлення, виробництво циклонів 4БЦШ по всій Україні.
Сфера застосування промислового циклону 4БЦШ:
- круп'яний завод;
- мукомольний завод;
- комбікормовий завод;
— хлібоприйминні підприємства.
Рисунок циклону 4БЦШ:
Конструкція циклону для збирання пилу 4БЦШ складається з чотирьох циклонів, два з яких — правого виконання, а інші — з лівого. Камера очищеного газу виконується як призматічний колектор із виходом вбік. Конічний бункер зі станиною та шлюзовим закривом із приводом (постачається окремо). Циклон пиловий може встановлюватися як на всмоктуванні, так і на нагнітанні, але для продовження експлуатації вентилятора рекомендується встановлювати на всмоктувальному трактаті повітроводу.
Принцип роботи промислового циклону 4БЦШ:
Відділення частинок пилу з газового середовища відбувається під впливом відцентрової сили, що виникає під час обертання повітряного потоку в корпусі циклону для пилу. Запорошене повітря входить до пилоуловлювача через патрубок. Купуючи обертальний рух частинки пилу, притискаються до стінок циклону, втрачають швидкість, скочуються вниз і через пиловідвідний отвір потрапляють у пиловий бункер, де відбувається їхнє осадження й накопичення. Очищений повітряний потік із центральної зони вінтоподібно підіймається вгору і через вихлопну труби виходить назовні.
Експлуатація циклону для очищення газів 4БЦШ:
- для ефективного очищення система має бути герметична;
- немає конденсації парів у циклоні;
— вивантаження пилу з бункера має здійснюватися своєчасно, що виключає винесення пилу з бункера та забезпечує оптимальну роботу промислового циклону.
Основні | |
---|---|
Гарантійний термін | 12 міс |
Країна виробник | Україна |
Стан | Новий |
Тип електродвигуна | Асинхронний трифазний |
- Ціна: від 45 631 ₴
