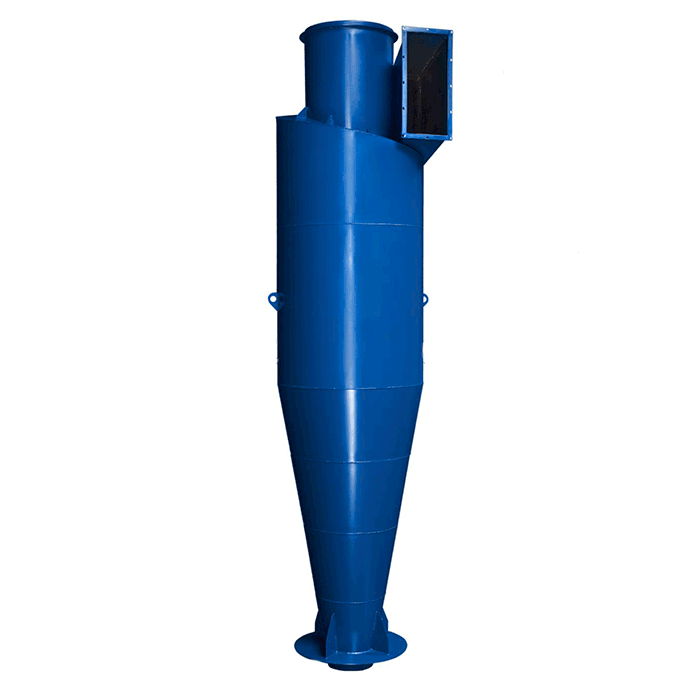

Циклон ЦН-15 4 УП (СП)

від 40 278 ₴

  • В наявності
Циклон ЦН-15 4 УП (СП)
Циклон ЦН-15 4 УП (СП)В наявності
від 40 278 ₴
+380 (68) 388-47-27
Kievstar
  • +380 (50) 396-45-77
    Vodafone
  • +380 (63) 375-38-37
    Lifecell
  • +380 (57) 744-15-46
    CDMA
+380 (68) 388-47-27
Kievstar
  • +380 (50) 396-45-77
    Vodafone
  • +380 (63) 375-38-37
    Lifecell
  • +380 (57) 744-15-46
    CDMA
повернення товару протягом 14 днів за домовленістю

Циклони ЦН-15

    Призначені для сухого очищення повітря й газів, що виділяються за деяких технологічних процесів (сушарка, підпал, агломератація, спалювання палива тощо), а також очищення аспіраційного повітря. Застосовуються на підприємствах чорної та кольорової металургії, хімічної, нафтової та машинобудівної промисловості, промисловості будівельних матеріалів, в енергетиці тощо. Застосування циклонів типу ЦН-15 неприпустиме в умовах вибухових середовищ; не рекомендується їх застосовувати також для вловлювання сильно злипних пилів, особливо за малих діаметрів циклонів.

    Залежно від продуктивності за газом та умовами нримування циклони виготовляють одиничного виготовлення (внутрішній діаметр від 200 до 2000 мм) або групового виконання — з двох, чотирьох, шести і восьми циклонів однакового внутрішнього діаметра (від 300 до 900 мм).

    Циклони групового виготовлення виготовляють із «лівим» і «правим» обертанням газового потоку. Одиничні циклони, з «правим» обертанням (за замовчуванням).

    В Залежно від компонування групові циклони можуть бути з камерою очищеного газу у формі «вулиці» або у формі збірки, а поодинокі тільки з «равликом».

    Бункери циклонів — пірамідальної форми.

    Під час роботи циклонів має бути забезпечена безперервне вивантаження пилу. Водночас рівень пилу в бункерах має бути не вищим від площини, розташованої від кришки бункера на 0,5 діаметра циклону.

    В технічної характеристики наведені значення продуктивності, віднесені до швидкості в циліндричній частині циклону V = 2,5 і 4,0 м/с. У звичайних умовах оптимальною вважається швидкість 4,0 м/с. Швидкість 2,5 м/с. рекомендується приймати під час роботи з абразивним пилом.

    В Залежно від температури довкілля циклони виготовляють із вуглецевої сталі (за температури до -40 °C) і низьколегованої сталі (за температури нижчої від -40 °C).

    Умовне позначення:

    Ц — циклон; Н — конструкція НІО газу; цифра 15 — кут нахилу вхідного патрубка по горизонталі (град.); цифри після тире: перша — внутрішній діаметр циліндричної частини циклону (мм); друга (після знака множення) — кількість циклонів у групі; У - з камерою очищеного газу у формі «вулички»; С — з камерою очищеного газу у формі збірки;  П — пірамідальна форма бункера.

Типорозмір циклону

Площа перерізу циліндричної частини корпусу
(групи корпусів), м2

Продуктивність, м3/год

Робочий об'єм бункера, м3

за V = 2,5 м/с за V = 4 м/с
ЦН-15-400 х 4УП (СП) 0,5 4500 7200 0,76
ЦН-15-500 х 4УП (СП) 0,784 7000 11300 1,1
ЦН-15-600 х 4УП (СП) 1,128 10200 16300 1,5
ЦН-15-700 х 4УП (СП) 1,536 13800 22000 2,03
ЦН-15-800 х 4УП (СП) 2,008 18100 28900 2,61
ЦН-15-900 х 4УП (СП) 2,54 22800 36600 3,01



Типорозмір циклону L L1 L2 L3 B B1 B2 H H1 H2 H3 D D1 E F Vp, м3 маса, кг
ЦН-15-400х4УП 1106 460 564 440 1306 - 656 3689 2302 2678 820 400 240 900 1100 0,76 500
ЦН-15-500х4УП 1206 570 614 540 1406 - 803 4293 2702 3159 910 500 300 1000 1200 1,1 770
ЦН-15-600х4УП 1408 680 664 640 1708 - 960 4883 3101 3711 910 600 360 1200 1500 1,5 1360
ЦН-15-700х4УП 1508 790 765 740 1908 - 1112 5585 3602 4290 1000 700 420 1300 1700 2,03 1740
ЦН-15-800х4УП 1710 900 815 840 2110 - 1264 6267 4001 4769 1170 800 480 1500 1900 2,61 2280
ЦН-15-900х4УП 1910 1010 916 940 2240 - 1416 6959 4400 5248 1350 900 540 1700 2030 3,01 2850



Типорозмір циклону А А1 В3 В4 а1 b2 d axb b b1 nxc d1 n1 n1
ЦН-15-400 х 4УП 367 328 567 528 164 176 13 264х464 300 406 4х90 14 - -
ЦН-15-500 х 4УП 434 392 667 627 196 209 13 330х563 300 406 4х90 14 - -
ЦН-15-600 х 4УП 502 460 778 736 230 184 13 396х672 300 408 4х90 14 - -
ЦН-15-700 х 4УП 568 528 882 840 176 210 13 462х776 300 408 4х90 14 - -
ЦН-15-800 х 4УП 634 594 986 944 198 2236 13 528х880 300 408 4х90 14 - -
ЦН-15-900 х 4УП 700 660 1090 1048 220 262 13 594х984 300 408 4х90 14 - -



Типорозмір циклону L L1 L2 L3 B B1 B2 B3 H H1 H3 D D1 D2 E F Vp, м3

маса, кг

ЦН-15-400х4СП 1106 460 564 440 1306 656 528 567 3691 2302 820 400 240 426 900 1100 0,76 510
ЦН-15-500х4СП 1206 570 614 540 1406 803 627 667 4276 2702 910 500 300 530 1000 1200 1,1 780
ЦН-15-600х4СП 1408 680 664 640 1708 960 736 778 4788 3101 910 600 360 630 1200 1500 1,5 1310
ЦН-15-700х4СП 1508 790 765 740 1908 1112 840 882 5476 3602 1000 700 420 720 1300 1700 2,03 1700
ЦН-15-800х4СП 1710 900 815 840 2110 1264 944 986 6138 4001 1170 800 480 820 1500 1900 2,61 2220
Характеристики
Основні
Гарантійний термін12 міс
Країна виробникУкраїна
Ступінь захисту IP55
