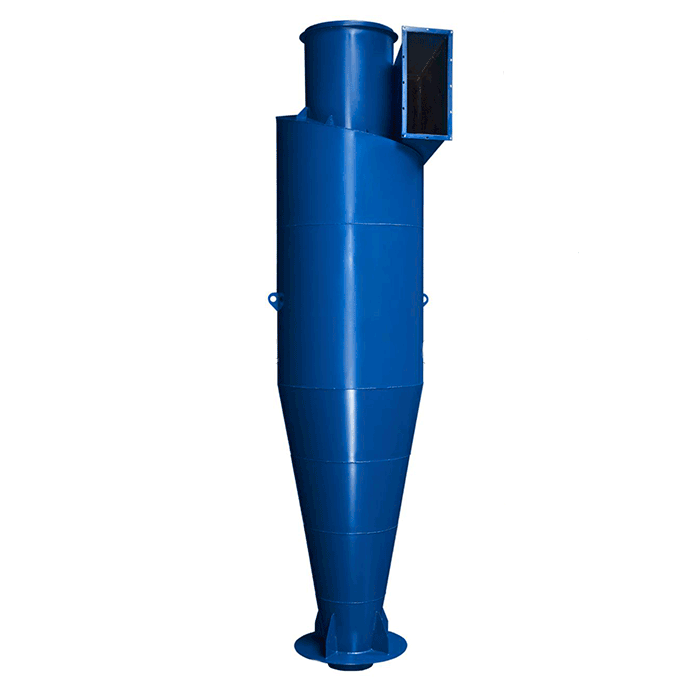

Циклони ЦН-15
Призначені для сухого очищення повітря й газів, що виділяються за деяких технологічних процесів (сушарка, підпал, агломератація, спалювання палива тощо), а також очищення аспіраційного повітря. Застосовуються на підприємствах чорної та кольорової металургії, хімічної, нафтової та машинобудівної промисловості, промисловості будівельних матеріалів, в енергетиці тощо. Застосування циклонів типу ЦН-15 неприпустиме в умовах вибухових середовищ; не рекомендується їх застосовувати також для вловлювання сильно злипних пилів, особливо за малих діаметрів циклонів.
Залежно від продуктивності за газом та умовами нримування циклони виготовляють одиничного виготовлення (внутрішній діаметр від 200 до 2000 мм) або групового виконання — з двох, чотирьох, шести і восьми циклонів однакового внутрішнього діаметра (від 300 до 900 мм).
Циклони групового виготовлення виготовляють із «лівим» і «правим» обертанням газового потоку. Одиничні циклони, з «правим» обертанням (за замовчуванням).
В Залежно від компонування групові циклони можуть бути з камерою очищеного газу у формі «вулиці» або у формі збірки, а поодинокі тільки з «равликом».
Бункери циклонів — пірамідальної форми.
Під час роботи циклонів має бути забезпечена безперервне вивантаження пилу. Водночас рівень пилу в бункерах має бути не вищим від площини, розташованої від кришки бункера на 0,5 діаметра циклону.
В технічної характеристики наведені значення продуктивності, віднесені до швидкості в циліндричній частині циклону V = 2,5 і 4,0 м/с. У звичайних умовах оптимальною вважається швидкість 4,0 м/с. Швидкість 2,5 м/с. рекомендується приймати під час роботи з абразивним пилом.
В Залежно від температури довкілля циклони виготовляють із вуглецевої сталі (за температури до -40 °C) і низьколегованої сталі (за температури нижчої від -40 °C).
Умовне позначення:
Ц — циклон; Н — конструкція НІО газу; цифра 15 — кут нахилу вхідного патрубка по горизонталі (град.); цифри після тире: перша — внутрішній діаметр циліндричної частини циклону (мм); друга (після знака множення) — кількість циклонів у групі; У - з камерою очищеного газу у формі «вулички»; С — з камерою очищеного газу у формі збірки; П — пірамідальна форма бункера.
Типорозмір циклону |
Площа перерізу циліндричної частини корпусу |
Продуктивність, м3/год |
Робочий об'єм бункера, м3 |
||
за V = 2,5 м/с | за V = 4 м/с | ||||
ЦН-15-200 х 1УП | 0,0314 | 283 | 452 | 0,04 | |
ЦН-15-300 х 1УП | 0,07 | 630 | 1000 | 0,082 | |
ЦН-15-400 х 1УП | 0,125 | 1110 | 1800 | 0,13 | |
ЦН-15-500 х 1УП | 0,196 | 1800 | 2800 | 0,32 | |
ЦН-15-600 х 1УП | 0,282 | 2500 | 4100 | 0,43 | |
ЦН-15-700 х 1УП | 0,384 | 3500 | 5500 | 0,58 | |
ЦН-15-800 х 1УП | 0,502 | 4500 | 7200 | 1,03 | |
ЦН-15-900 х 1УП | 0,635 | 5700 | 9200 | 1,65 | |
ЦН-15-1000 х 1УП | 0,785 | 7100 | 11300 | 2,5 | |
ЦН-15-1200 х 1УП | 1,13 | 10200 | 16200 | 3,73 |
Типорозмір циклону | L | L1 | L2 | L3 | B | B1 | B2 | H | H1 | H2 | H3 | D | D1 | E | F | Vp, м3 | маса, кг |
ЦН-15-200х1УП | 434 | 120 | 324 | - | 434 | 74 | 74 | 1735 | 1134 | 1350 | 260 | 200 | 120 | 330 | 330 | 0,04 | 50 |
ЦН-15-300х1УП | 584 | 180 | 400 | - | 581 | 111 | 111 | 2347 | 1533 | 1829 | 360 | 300 | 180 | 480 | 480 | 0,082 | 75 |
ЦН-15-400х1УП | 704 | 240 | 460 | - | 704 | 148 | 148 | 2970 | 1982 | 2358 | 420 | 400 | 240 | 600 | 600 | 0,13 | 115 |
ЦН-15-500х1УП | 906 | 300 | 560 | - | 906 | 185 | 185 | 3722 | 2451 | 2908 | 590 | 500 | 300 | 800 | 800 | 0,32 | 210 |
ЦН-15-600х1УП | 1032 | 360 | 610 | - | 1032 | 222 | 222 | 4473 | 2851 | 3461 | 750 | 600 | 360 | 900 | 900 | 0,43 | 370 |
ЦН-15-700х1УП | 1132 | 420 | 660 | - | 1132 | 259 | 259 | 5136 | 3323 | 4011 | 830 | 700 | 420 | 1000 | 1000 | 0,58 | 490 |
ЦН-15-800х1УП | 1332 | 480 | 760 | - | 1332 | 296 | 296 | 5958 | 3852 | 4620 | 1010 | 800 | 480 | 1200 | 1200 | 1,03 | 630 |
ЦН-15-900х1УП | 1608 | 540 | 865 | - | 1608 | 333 | 333 | 6660 | 4351 | 5199 | 1100 | 900 | 540 | 1400 | 1400 | 1,65 | 960 |
ЦН-15-1000х1УП | 1808 | 600 | 965 | - | 1808 | 370 | 370 | 7472 | 4850 | 5778 | 1300 | 1000 | 600 | 1600 | 1600 | 2,5 | 1180 |
ЦН-15-1200х1УП | 2010 | 720 | 1066 | - | 2010 | 456 | 444 | 8750 | 5768 | 6859 | 1430 | 1200 | 720 | 1800 | 1800 | 3,73 | 2030 |
Типорозмір циклону | А | А1 | В3 | В4 | а1 | b2 | d | axb | b | b1 | nxc | d1 | n1 | n1 |
ЦН-15-200 х 1УП | 185 | 160 | 105 | 80 | 40 | 40 | 8 | 132х52 | 100 | 168 | 2х70 | 8 | - | - |
ЦН-15-300 х 1УП | 251 | 228 | 131 | 108 | 57 | 54 | 8 | 198х78 | 150 | 218 | 3х95 | 8 | - | - |
ЦН-15-400 х 1УП | 317 | 292 | 157 | 132 | 73 | 66 | 8 | 264х104 | 200 | 268 | 3х80 | 8 | - | - |
ЦН-15-500 х 1УП | 384 | 360 | 184 | 160 | 90 | 80 | 8 | 330х130 | 200 | 274 | 3х82 | 8 | - | - |
ЦН-15-600 х 1УП | 482 | 448 | 242 | 208 | 112 | 104 | 13 | 396х156 | 200 | 306 | 3х90 | 10 | - | - |
ЦН-15-700 х 1УП | 548 | 508 | 268 | 228 | 127 | 114 | 13 | 462х182 | 200 | 306 | 3х90 | 10 | - | - |
ЦН-15-800 х 1УП | 614 | 580 | 294 | 260 | 145 | 130 | 13 | 528х208 | 200 | 306 | 3х90 | 14 | - | - |
ЦН-15-900 х 1УП | 700 | 652 | 340 | 292 | 163 | 146 | 13 | 594х234 | 300 | 408 | 4х90 | 14 | - | - |
ЦН-15-1000 х 1УП | 766 | 720 | 366 | 320 | 180 | 160 | 13 | 660х260 | 300 | 408 | 4х90 | 14 | - | - |
ЦН-15-1200 х 1УП | 900 | 852 | 420 | 372 | 213 | 186 | 13 | 792х312 | 300 | 408 | 4х90 | 14 | - | - |
Основні | |
---|---|
Гарантійний термін | 12 міс |
Ступінь захисту IP | 55 |
