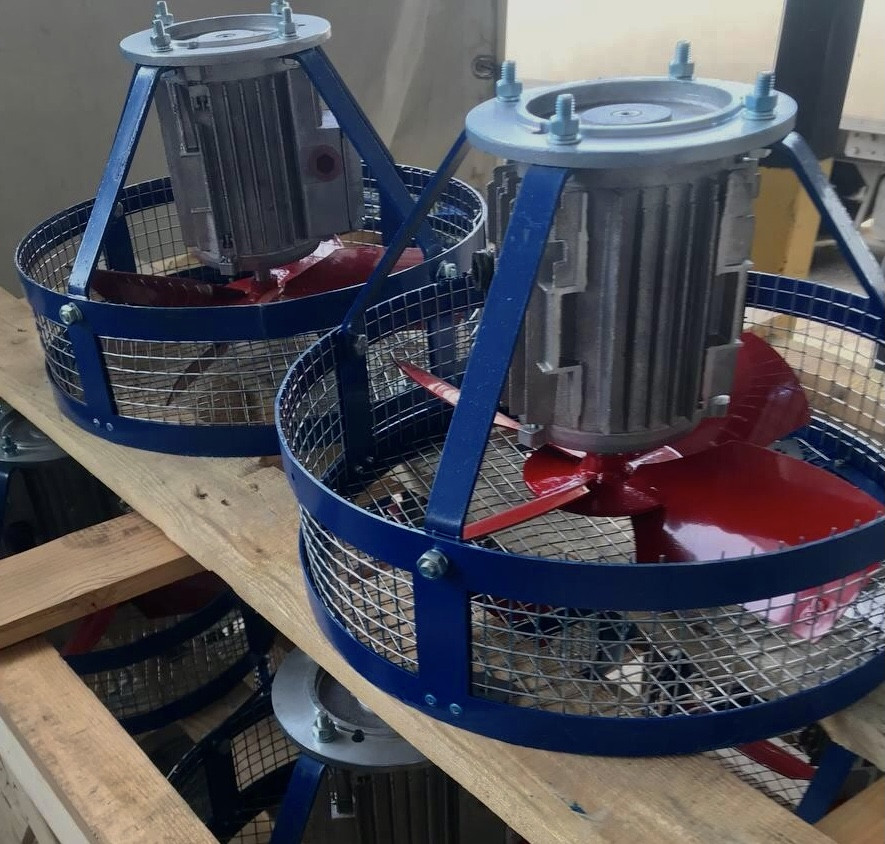

Вентилятор охолодження трансформатора ВОТ-360К

ОСНОВНЕ НАЗНАЧЕННЯ:

• Осьові вентилятори охолодження трансформатора ВОТ-360К У1 використовують для вентиляції трансформаторних підстанцій;
• Осові вентилятори обдування ВОТ-360К У1 застосовують у системах   повітряного   опалення,   в  системах   різних  технологічних  установок;
• Вентилятори охолодження трансформатора ВОТ-360К У1  використовують     для    комплектації    виробів машинобудування.

ВАРІАНТИ ЗГОТУВАННЯ:

• Робоче колесо вентилятора ВОТ-360К У1 виготовляється зі сталі звичайної якості або з пластмаси;
• Вентилятори  обдува  ВОТ-360К У1  для  охолодження трансформаторів загальнопромислового призначення виготовляються  по  1-й  конструктивний  схемі згідно з  ГОСТа 11442-90  з  горизонтальної  віссю обертання.

УСЛОВЕ ЕКСПЛУАТАЦІЇ:

• Осьові вентилятори охолодження трансформатора ВОТ-360К У1  використовують  при  температури  переміщеною  середовища  от -40°С  и  короткочасно до  +80°С;
• Вентилятори    обдува  ВОТ-360К У1 використовують   у макрокліматичних   районах   з   помірним  кліматом   1-й  категорії  розміщення  згідно з ГОСТ  15150-69.

• простота конструкції;
• надійність експлуатації;
• мала споживана потужність (електродвигун 0,25/1500);
• підвищений ресурс до першого капітального ремонту.

МОНТАЖ ВЕНТИЛЯТОРІВ ВОТ-360До У1:

• Вентилятори ВОТ постачаються замовнику в зібраному  виде,  комплектно  з   електродвигуном;
• Монтаж  вентилятора  має  забезпечувати  вільний доступ до місця його обслуговування під час експлуатації;
• Завдяки  конструкції,  встановлення  осьових  вентиляторів  може  виконуватися  горизонтально та вертикально;
• Під час монтажу необхідно передбачити захист електродвигуна:   тепловий   и   от   короткого замикання.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРІВ ВОТ No360К У1:

Розрахунок системи вентиляції виконується відповідними проектними організаціями. Система вентиляції трансформаторної підстанції являє собою вентилятор встановлений на дах або вбудований у стіну цього об'єкта. Осовієві вентилятори охолодження трансформатора ВОТ-360К У1 використовують для вентиляції трансформаторних підстанцій. Водночас температура середовища, що переміщається, не має перевищувати +40 °C.

Завдяки своєрідному зовнішньому вигляду, вентилятори охолодження трансформатора ВОТ-360К У1 часто називають “бабочка”. Крім зазначеної вище осьові вентилятори обдування ВОТ-360К У1 застосовують у системах повітряного опалення, у системах припливної та витяжної вентиляції різних технологічних установок, тому справедливо називати такі вентилятори —вентилятор осьовий витяжний.

Додатково вентилятори обдування ВОТ використовують для комплектації виробів машинобудування. Вентилятори обдування ВОТ-360К У1 використовують у макрокліматичних районах із помірним і тропічним кліматом 3-ї категорії розміщення згідно ГОСТ 15150-69. Вентилятори обдування  ВОТ-360К У1 для охолодження трансформаторів загальнопромислового призначення виготовляються з вуглецевої сталі звичайної якості за 1 конструктивною схемою згідно з ГОСТ 11442-90 з горизонтальною віссю обертання.

Технічні характеристики вентилятора ВОТ-360К В1: Продуктивність, Вага (маса), Потужність електродвигуна

• Витрата повітря 4000 м3/год;
• Електродвигун потужністю 0,25 кВт/1500 об./хв;
• Напруга живлення 3ф. 220/380 В, 50 Гц;
• Ступінь захисту електродвигуна IP54;
• Вага — 10 кг.

Виробничі осьові вентилятори ВОТ-360К У1 прості в експлуатації, мають надійну конструкцію, мають малу споживану потужність і підвищений ресурс до першого капітального ремонту.
